明达电工 | 地暖系统施工工艺标准流程

1、保温板的铺设

（1）整板放在四周，切割板放在中间；
（2）板与板之间用胶带连接；
（3）平整度，高差不允许超过正负5MM；
（4）缝隙不大于5MM；

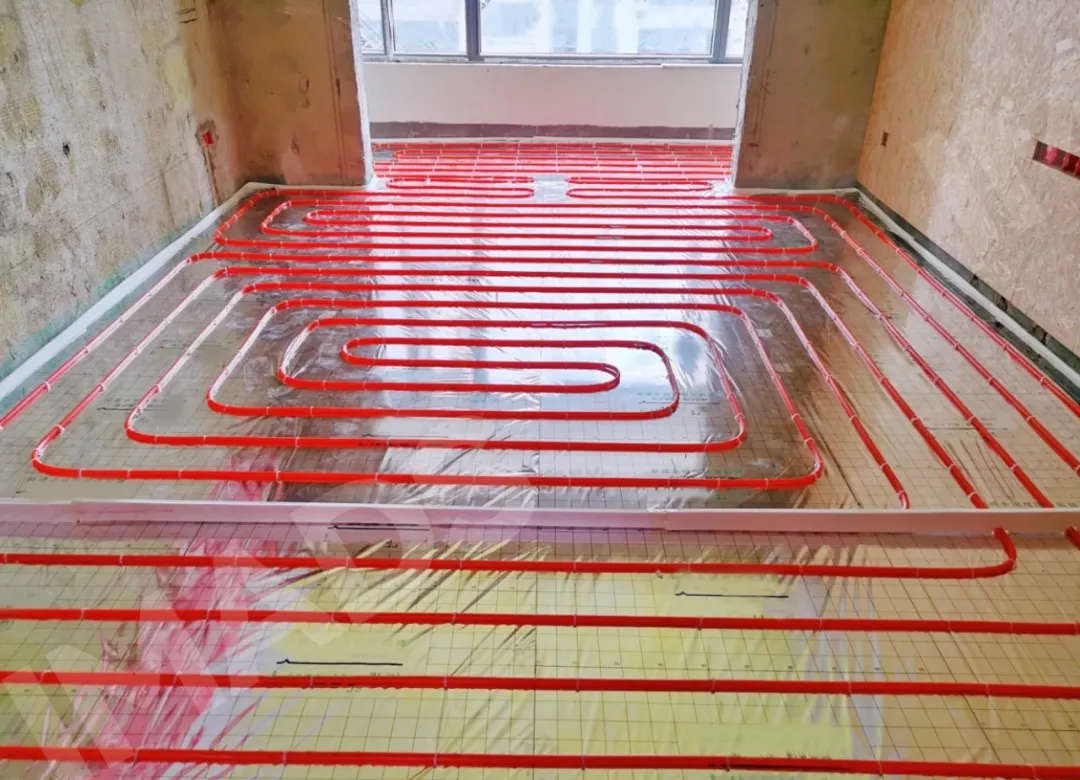

2、 反射膜的铺设

（1）反射膜铺设一定要平整，不得有皱褶；
（2）遮盖严密，不得有漏保温板或地面现象；
（3）反射膜之间必须用透明胶带或铝箔胶带粘连；

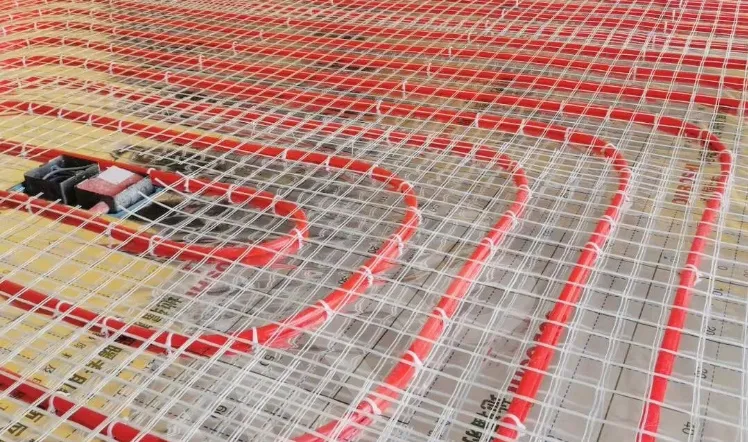

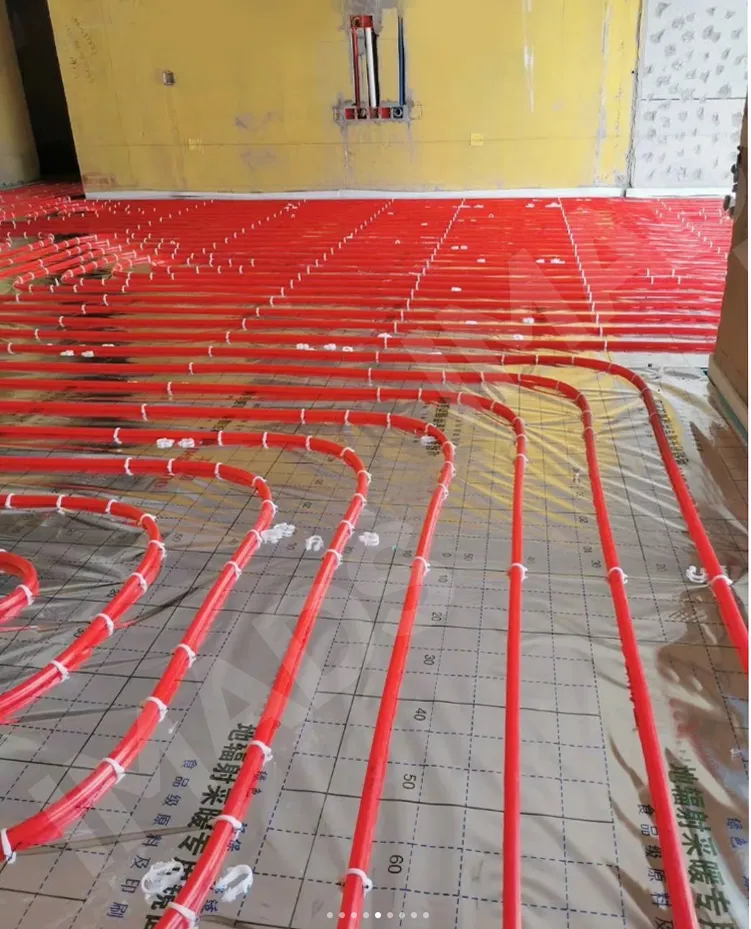

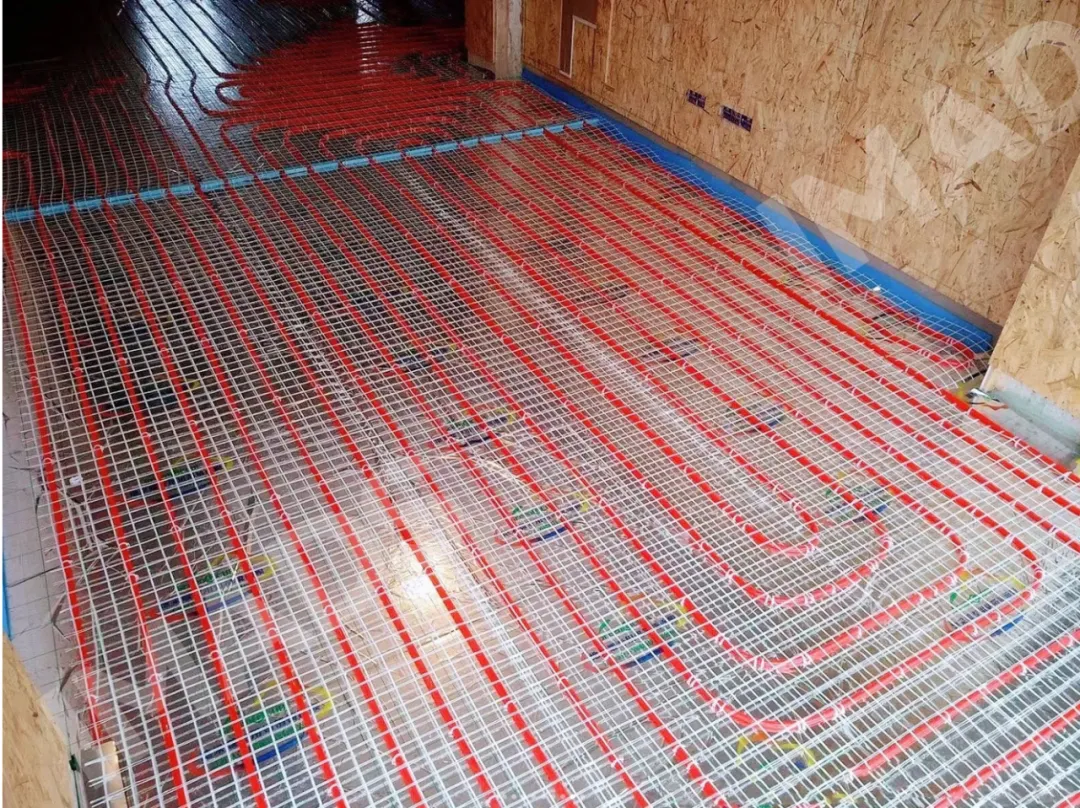

3、管道的铺设

（1）与设计回路相符合；
（2）管道铺设间距与设计相符合
（3）管道与墙体之间距离在10CM~15CM；
（4）坚决制止出线管道交叉现象；
（5）分集水器到地面部分管道必须加保温套管
（6）管道端口应采取临时封堵措施；
（7）埋设于地面下的管道中间不得设有管件；
（8）加热管道与分集水器支路连接之前，加热管道穿越地面处要有套管保护；
（9）加热盘管铺设后，为填充混凝土之前，禁止穿硬底鞋在上面行走或搬运、堆放材料；

4、分集水器安装

（1）为保证分集水器将来维修，分集水器所在位置保证分集水器可整体拆卸；
（2）分集水器安装时上沿高度不低于600MM；
（3）分集水器路数应与设计相符合；
（4）分集水器的进回水两端应安装压力表、自动排气阀；
（5）分集水器安装完毕临时用反射膜进行覆盖保护，防止落水泥、油漆等污染物；

5、热电头执行器安装

（1）与温度控制面板连接是否与施工方案相符；
（2）与分集水器连接是否紧密；
（3）开启、关闭是否正常；

6、混凝土填充

（1）混凝土必须在加热管充0.6MPa压力的条件下才可填充；
（2）混凝土养护周期一般为48小时；

7、水压试验

步骤：经分集水器慢慢注水，同时将管道内空气排出- -充满水后，进行水密性检查- -采用手动泵缓慢升压。

（1）水压试验之前、应对试压管道和构件采取安全有效地固定和保护措施；
（2）试验压力应不小于系统静压加0.3MPa,但不高于0.6MPa;
（3）冬季进行水压试验时，应采取可靠的防冻措施；
（4）稳压1h后，补压至规定试验力值，15min内的压力降不超过0.05MPa；
